Projekt powstał ze względu na chęć zapoznania się z oprogramowaniem CadSoft Eagle wykorzystywanym do tworzenia płytek PCB. Ponieważ najwięcej uczymy się przez praktykę, postanowiłem użyć programu do stworzenia kolejnej płytki.
Wykonywanie takiego układu od podstaw nie ma sensu ekonomicznego, ponieważ na serwisach aukcyjnych można zakupić gotowe moduły, bądź specjalne adaptery w cenie kilku złotych. Projekt powstał tylko i wyłącznie w celach edukacyjnych!
Układ "na pająka" podczas prototypowania:
Schemat i mozaika płytki PCB modułu:

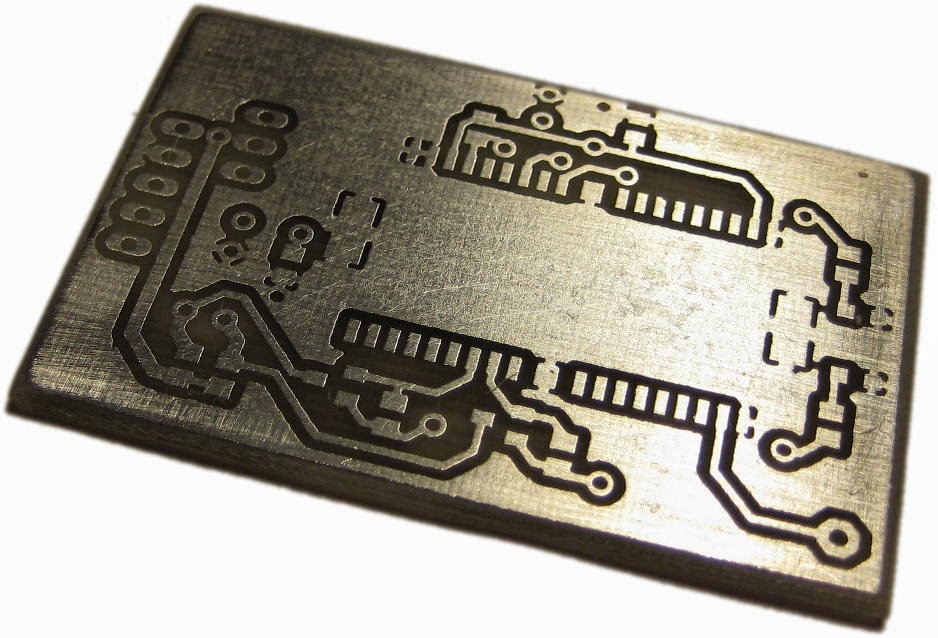

Wytrawiona i pocynowana dwustronna płytka PCB:
Zmontowany moduł na zdjęciach poniżej. Wyposażono go w naklejkę z opisem wyprowadzeń i zworki konfiguracyjnej.
Podczas wykonywania płytki okazało się, iż stabilizator w bibliotece elementów programu Eagle posiada inny układ wyprowadzeń sygnału niż w rzeczywistym elemencie. Na szczęście udało się to uratować w zgrabny i prosty sposób przez odwrócenie układu i dolutowanie jednej nóżki. Prezentowana mozaika płytki PCB posiada przerobione połączenie stabilizatora (można zauważyć porównując zdjęcie PCB i mozaiki).
Ponieważ powielanie układu nie ma większego sensu, nie załączam plików projektowych. Jednak jeśli jesteś nimi zainteresowany proszę napisz do mnie maila.
